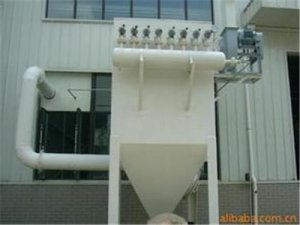

脈沖布袋除塵器由灰斗、上箱體、中箱體、下箱體等部分組成，上、中、下箱體為分室結構。工作時，含塵氣體由進風道進入灰斗，粗塵粒直接落入灰斗底部，細塵粒隨氣流轉折向上進入中、下箱體，粉塵積附在濾袋外表面，過濾后的氣體進入上箱體至凈氣集合管-排風道，經排風機排至大氣。 清灰過程是先切斷該室的凈氣出口風道，使該室的布袋處于無氣流通過的狀態(分室停風清灰)。然后開啟脈沖閥用壓縮空氣進行脈沖噴吹清灰，切斷閥關閉時間足以在噴吹后從濾袋上剝離的粉塵沉降至灰斗，避免了粉塵在脫離濾袋表面后又隨氣流附集到相鄰濾袋表面的現象，使濾袋清灰完善，并由可編程序控制儀對排氣閥、脈沖閥及卸灰閥等進行全自動控制。

  脈沖布袋除塵器工作原理含塵氣流從進氣口進入下箱體后，部分沉降，輕微粉塵浮動時被濾袋阻留，凈化空氣透過濾袋，經文氏管進入箱體，從出氣口排出。積附在濾袋外壁的粉塵不斷增加，使除塵器阻力增大，為使設備阻力維持在限定(一般為80-120毫米水柱)的范圍內，就要清理積附在濾袋外壁的粉塵，清灰是由控制儀定期順序觸發各控制閥開啟脈沖閥，使氣包內的壓縮空氣由噴氣管孔噴出(一次風)，通過文氏管誘導數倍于一次風的周圍空氣(二次風)，進入濾袋，使濾袋在一瞬間急劇膨脹，并伴隨著氣流的反向作用抖落粉塵，被抖落的粉塵落入灰斗，經排灰閥排出機體。

脈沖布袋除塵器產生結露的原因：
1、脈沖除塵器存在漏風現象：由于脈沖布袋除塵器存在漏風現象，將外界大量的冷空氣吸進除塵器內，使除塵器局部空氣溫度急劇下降，空氣中的水分析出，從而產生結露現象。造成除塵器漏風的原因很多，有脈沖布袋除塵器殼體在制作安裝過程中存在漏焊現象造成漏風，有卸料裝置密封不嚴造成漏風，有非標管道在安裝過程中存在漏焊現象造成漏風，有除塵器與非標管道法蘭連接處密封不嚴造成漏風等等。
2、煙氣溫度過低：脈沖布袋除塵器處理的煙氣本身溫度接近或低于露點溫度時，也會產生結露。
3、煙氣中的含濕量過高：當處理的煙氣中含濕量過高，過飽和的水分析出，則產生結露現象。這種現象在水泥干法線的窯尾除塵器上尤其突出，由于水泥干法線窯尾的煙氣一般采用增濕塔進行冷卻調質處理，當所噴的水量過大，造成煙氣中的水分產生過飽和現象時就會產生結露。
4、脈沖布袋除塵器殼體沒有隔熱保溫措施或效果不佳：脈沖布袋除塵器的殼體一般采用鋼板結構，而鋼板的導熱系數很大，當外界空氣的溫度與除塵器內部煙氣溫度形成較大溫度差時，除塵器的殼體就會產生結露。除塵器的殼體如果不采取措施，或雖然采取了措施，但效果不佳時，除塵器的結露現象不可避免。
5、脈沖噴吹氣體溫度過低：脈沖布袋除塵器在脈沖噴吹清灰過程中使用的是壓縮空氣，而壓縮空氣本身為相對濕度為100％的飽和空氣。由于其氣壓大于大氣壓，換算至大氣壓下的露點較環境露點低，有脫離結露趨勢。當壓縮空氣溫度與除塵器內部煙氣溫度相差不大時，一般不會產生結露現象。但在冬天，尤其是在我國北方的冬天氣溫通常在零下十幾或幾十度時，脈沖噴吹的壓縮空氣與除塵器內部的煙氣溫度相差過大，在壓縮空氣瞬間噴入濾袋時溫度也隨之大幅下降，通常呈白霧狀噴出凝結水霧的高速氣流，噴口以下距離內的溫度較低，形成低溫區。由于噴管內的壓縮空氣為飽和空氣，故氣體噴出后的溫度下降會導致該區域水分析出并引起結露。此時的結露主要集中在被噴吹的濾袋表面，粘附在濾袋表面的粉塵因吸收結露析出的水分而產生粘結，進而堵塞濾袋的氣孔，導致除塵器不能正常工作。
